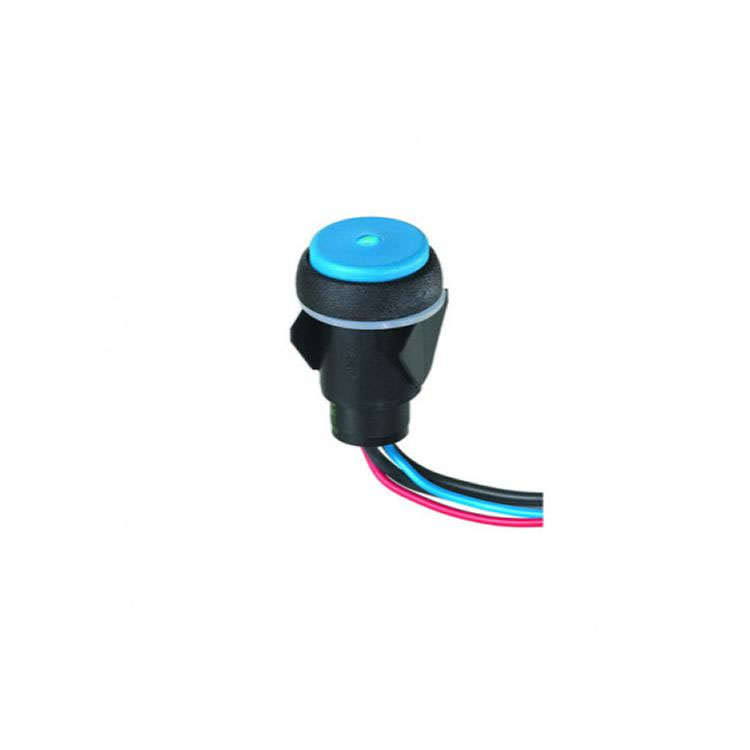

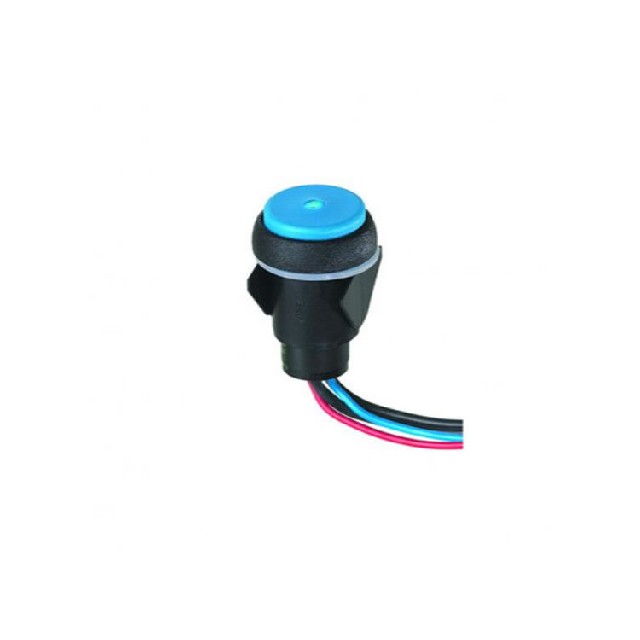

法國 APEM 面板開關 IQ系列

IQ系列是一系列密封按鈕開關，具有嵌入式安裝功能，可簡化安裝并加快安裝速度。更快的安裝=節省時間和成本。

主要特點

嵌入式安裝，易于安裝

直徑16毫米的襯套

觸覺反饋

發光或不發光

執行器和照明顏色的選擇范圍很廣

扁圓形執行器，用于可選標記

五個端子選項，包括螺絲端子

螺絲端子類型的銀觸點，其他類型的鍍金觸點

密封達到IP54

一般規格

?面板厚度：

平面密封：最大2.20毫米（0.088）。

不帶平面密封件：最大3毫米（.118）

?總行程：1.6毫米（.062）+/- 0.3毫米

?典型操作力：4N +/- 2N

?低液位或機械壽命：1,000,000個循環

?焊接：最高320°C。3秒

環境指標

?前面板密封：IP54，符合IEC 60529

?耐沖擊性：100 g，符合IEC 512-4，測試6c

?耐振動：10-500Hz-10 g，符合IEC 512-4，測試6d

?鹽霧：IEC 512 -6，測試11f

?工作溫度：-40°C至+85°C（-40°F至185°F）

電氣規格

?最大 電阻負載下的電流/電壓額定值：

-鍍金觸點：

代碼4：200 mA 48 VDC，500,000周期

代碼7：5 A 28 VDC，70,000周期

-銀觸點：

代碼2：螺釘端子：4 A 48 VDC，500,000周期

?初始接觸電阻：最大100mΩ。

?絕緣電阻：最小1GΩ。在500 VDC時

?介電強度：1,500 Vrm

用料

?外殼：熱塑性塑料UL94-V0

?執行器：聚酰胺6

/ 6 ?襯套/擋板：聚酰胺6/6

?觸點：4和7：銀，鍍金2：銀（螺釘端子）

?多芯線AWG20，第0.6節mm2

?LED導線：AWG26，截面0.12 mm2

?透鏡：聚碳酸酯

?端子密封件：環氧樹脂
