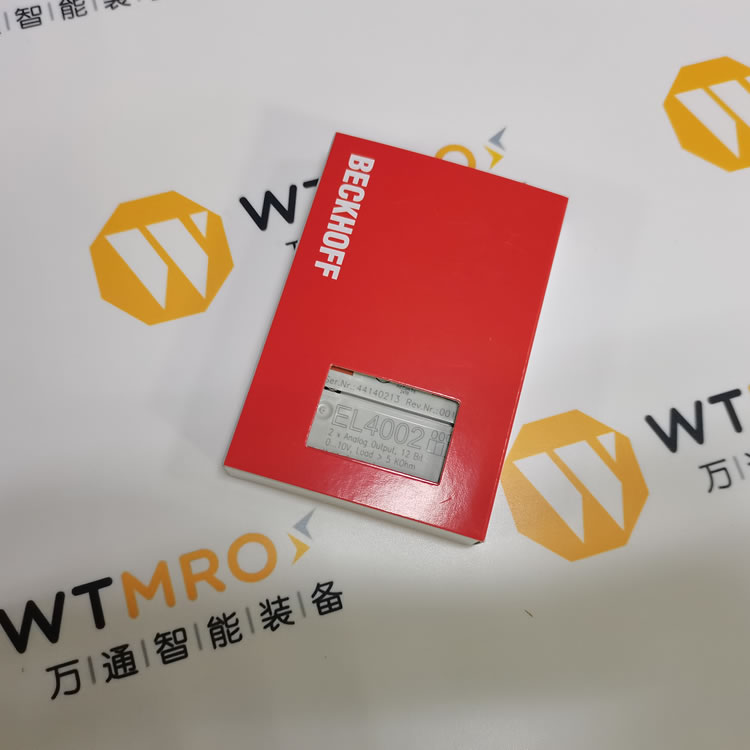

模擬量輸出端子模塊 EL4002 用于輸出 0 到 10 V 范圍內的電壓。該端子模塊的分辨率為 12 位,以電氣隔離的形式將電壓傳輸給處理設備。EtherCAT 端子模塊的輸出通道提供 1 個公共地電位。EL4002 有 2 個通道。輸出端由 24 V 電源供電。EtherCAT 端子模塊的信號狀態通過 LED 指示。
供電與信號
輸出特性
輸出數量:2路。
負載:>5kΩ(短路保護)。
分辨率:12位。
輸出誤差:<0.1%(相對于上限值)。
電氣隔離與時間參數
電氣隔離:500V(E - bus/信號電壓)。
轉換時間:約150μs。
電流消耗
電源觸點電流消耗:典型值40mA。
E - bus電流消耗:典型值140mA。
其他功能與特性
過程映像位寬:2×16位AO輸出。
功能特點:可選看門狗,以斜波方式輸出用戶指定值,支持用戶標定。
重量:約60g。
環境適應性:工作溫度 -25...+60℃,儲藏溫度 -40...+85℃,相對濕度95%無冷凝。
性能標準:抗電磁干擾/輻射符合EN 61000 - 6 - 2/EN 61000 - 6 - 4,抗振/沖擊符合EN 60068 - 2 - 6/EN 60068 - 2 - 27。
防護與認證:防護等級IP20/可變,適用于所有ESxxxx端子模塊,擁有CE、CCC、UL、ATEX、IECEx認證,防爆標志為ATEX:II 3G Ex ec IICT4 Gc;IECEx:Ex ec IICT4 Gc。
